全自動鏈條式清洗設備
發布時間:2020-10-10

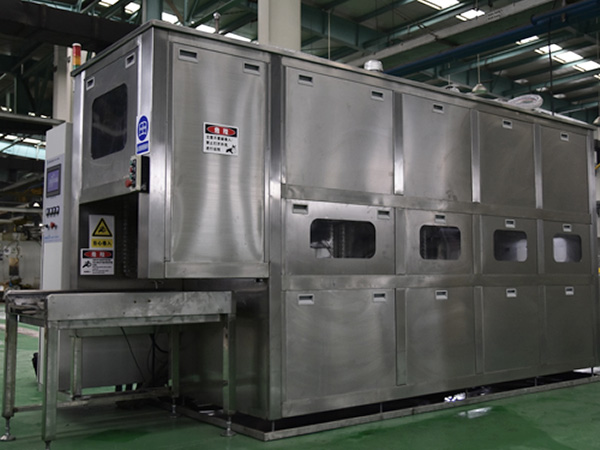

產品描述：該機采用一體化設計，機構緊湊合理，有不銹鋼鏈條傳動機構、加熱系統、超聲波系統、烘干系統、循環過濾系統、電器系統等部分組成；設有各種故障報警裝置；設備元器件均采用優質產品。溫度可調，清洗時間可調，設計合理，便于操作。
適用范圍：工件放入清洗籃送入上料臺，批量工件清洗；清洗量大，速度快。如小型汽車零部件、摩托車零部件、軸承、閥體、液壓件、電容器、管件、型材等中小零件的清洗。
工藝流程：自動上料—超聲粗洗—超聲精洗—超聲漂洗—防銹—烘干—自動下料
技術參數
| 序號 | 系統 | 主要部件 | 主要參數及性能描述 |
| 1 | 機體 | 外形尺寸約 | 5000*1800*3000mm。 |
| 材質 | 機體：201型材；外墻板：201不銹鋼板 | ||
| 2 | 內槽 | 尺寸 | 600*720*400mm。 |
| 材質 | SUS304t2mm不銹鋼板。 | ||
| 結構描述 | 前側為進液口，后側設有溢流口，可迅速均勻?qū)⑶逑磩┍砻嫫∥锱懦?，同時溢流水進入回收槽過濾后使用。共4套功能槽。 | ||
| 3 | 超聲系統 | 換能器 | 40KHz，2KW*2。 |
| 超聲波發生器 | 2套，功率模塊為進口。 | ||

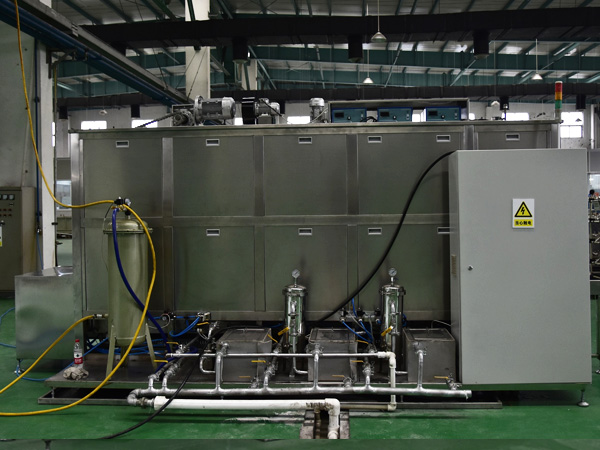

| 4 | 循環過濾系統 | 循環泵 | 為磁力泵，無軸封之泄漏泵。 |
| 過濾器 | 過濾器為單芯、過濾精度：第一、三槽20μ。 | ||
| 管道 | 采用不銹鋼管道，避免對清洗、漂洗水的再污染。 | ||
| 5 | 加熱系統 | 加熱元件 | 水加熱采用不銹電加熱管，功率5KW*2；空氣加熱采用翅片式不銹鋼電加熱管，功率18KW. |
| 溫度感應 | 探頭插入清洗槽壁，以確保準確測溫。每槽采用熱電偶探頭，當探頭損壞時發出報警，停止工作。 | ||

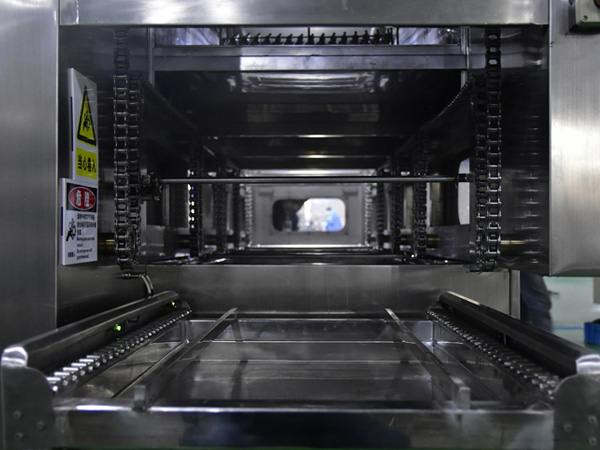

| 6 | 傳動系統 | 提升行走機構 | 1套，含一套組吊鉤，吊鉤材料為不銹鋼。采用鏈條升降方式，由電機驅動，通過傳力機構帶動升降架。導向機構，運行平穩，定位精確，可靠性高。 |

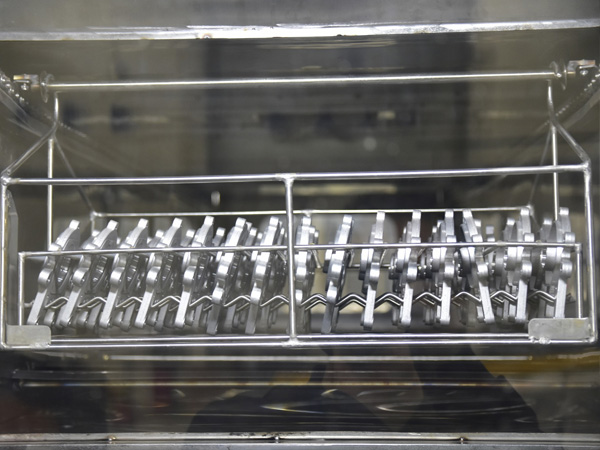

| 專用清洗吊具 | 專用清洗外籃10只，材料為不銹鋼。 | ||
| 7 | 烘干系統 | 運轉方式 | 鏈條式輸送方式傳動，將清洗籃平穩輸送通過烘干區 |
| 材料 | 烘道內部為不銹鋼材質制成 | ||
| 8 | 自動控制系統 | 獨立控制柜 | 1臺。柜體頂部裝有紅黃綠三色信號燈，涂裝顏色：GY09 灰白色 |
| 觸摸屏 | 10英寸彩屏 | ||
| PLC | 三菱 |
